Hva er en ultralydsveisemaskin og hvordan fungerer den?

Hva er en ultralydsveisemaskin?

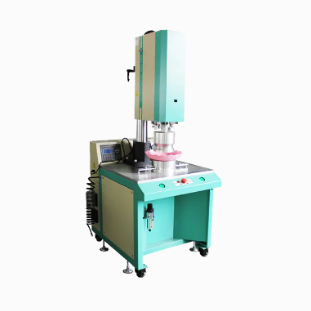

An ultrasonisk sveisemaskin er et stykke industrielt utstyr som forbinder to materialer, oftest termoplast eller metaller, ved å bruke høyfrekvente vibrasjoner i stedet for varme fra en ekstern kilde eller lim. Maskinen konverterer elektrisk energi til mekanisk vibrasjon, som deretter påføres overflatene som skal sammenføyes. Denne vibrasjonen genererer lokal friksjonsvarme ved grensesnittet mellom de to delene, mykgjør eller smelter materialet akkurat nok til å danne en sterk, permanent binding når det avkjøles. Fordi prosessen ikke er avhengig av lim, løsemidler eller åpen ild, blir den ansett som en ren, rask og repeterbar sammenføyningsmetode som er egnet for produksjonsmiljøer med store volum.

I motsetning til tradisjonelle sveiseteknikker som krever smelting av en hel komponent, fokuserer ultralydsveising energien nøyaktig på skjøtelinjen. Denne målrettede tilnærmingen reduserer materialavfall, forkorter syklustider og minimerer termisk belastning på omkringliggende områder, noe som gjør den til et foretrukket valg for delikate sammenstillinger som elektroniske komponenter, medisinsk utstyr og emballasjefilmer.

Hvordan fungerer ultralydsveising?

Arbeidsprinsippet til en ultrasonisk sveisemaskin fokuserer på å konvertere elektrisk energi til høyfrekvent mekanisk vibrasjon, typisk mellom 15 kHz og 70 kHz. Disse vibrasjonene overføres gjennom en rekke presisjonskomponenter som forsterker og leder energien til det nøyaktige punktet der bindingen må skje.

Nøkkelkomponenter i maskinen

Hvert ultralydsveisesystem er avhengig av et koordinert sett med deler som jobber sammen for å produsere en konsistent sveis:

Sveiseprosessen trinn for trinn

Når maskinen er satt opp, skjer selve sveisesyklusen i løpet av sekunder. Å forstå hvert trinn bidrar til å forklare hvorfor prosessen er så effektiv:

• De to delene som skal sammenføyes er plassert mellom hornet og ambolten, med et utformet kontaktpunkt kjent som en energidirektør i plastsveiseapplikasjoner
• Hornet går ned og bruker kontrollert trykk for å holde delene godt sammen
• Høyfrekvent vibrasjon aktiveres, og skaper friksjon ved leddgrensesnittet
• Lokalisert varme bygges raskt, mykgjør eller smelter materialet kun ved kontaktpunktet
• Vibrasjonen stopper mens trykket opprettholdes, slik at det smeltede materialet størkner og danner en permanent molekylær binding
• Hornet trekkes tilbake og den ferdige, sveisede delen fjernes fra armaturet

Hele denne sekvensen tar vanligvis mindre enn ett sekund for små komponenter og bare noen få sekunder for større eller mer komplekse sammenstillinger, og derfor er ultralydsveising så godt egnet for automatiserte produksjonslinjer.

Viktige fordeler med ultralydsveising

Produsenter velger ultralydsveisemaskiner fremfor alternative sammenføyningsmetoder av flere praktiske årsaker. Prosessen tilbyr en kombinasjon av hastighet, konsistens og materialkompatibilitet som få andre teknikker kan matche.

• Ekstremt korte syklustider, ofte under ett sekund, støtter høykapasitetsproduksjon
• Ingen forbruksvarer som lim, løsemidler eller fyllmaterialer er nødvendig
• Minimal varmepåvirket sone reduserer risikoen for vridning eller skade på komponenter i nærheten
• Svært repeterbare resultater når parametere er riktig angitt, noe som reduserer variasjon fra del til del
• Miljøvennlig prosess uten røyk, avgassing eller farlige biprodukter
• Kompatibel med automatisering og robotintegrasjon for kontinuerlig produksjon

Vanlige applikasjoner på tvers av bransjer

Fordi ultralydsveising fungerer med et bredt spekter av termoplast, ikke-vevde stoffer og visse metaller, har den funnet en plass i en rekke bransjer. Den spesifikke applikasjonen bestemmer vanligvis maskinens effekt, horndesign og armaturkonfigurasjon.

Ultralydsveising vs andre sammenføyningsmetoder

Når du skal avgjøre om ultralydsveising er riktig passform, hjelper det å sammenligne det med andre vanlige sammenføyningsteknikker som limbinding og varmestifting.

Denne sammenligningen viser hvorfor ultralydsveising ofte foretrekkes i høyhastighets produksjonsinnstillinger der herdeforsinkelser eller ekstra materialer vil redusere produksjonen eller øke kostnadene.

Velge riktig ultralydsveisemaskin

Valg av passende maskin avhenger av materialtype, delgeometri og nødvendig produksjonsvolum. Kjøpere vurderer vanligvis frekvensalternativer, fra 15 kHz for større, tøffere deler til 40 kHz eller høyere for små, delikate komponenter. Effektvurdering, horndesign og tilgjengeligheten av programmerbare kontroller for amplitude, trykk og sveisetid spiller også en viktig rolle i å tilpasse en maskin til en spesifikk applikasjon. Produsenter som produserer varierte produktlinjer investerer ofte i maskiner med utskiftbare verktøy slik at en enkelt enhet kan håndtere flere deldesign uten større rekonfigurering.

Beste praksis for optimal sveisekvalitet

Å oppnå konsistente, sterke sveiser krever oppmerksomhet til både maskinoppsett og deldesign. Følgende praksis bidrar til å minimere defekter og forbedre den generelle sveisestyrken:

• Design en energileder eller skjærskjøt som passer til materialet og delens geometri
• Tilpass amplitude- og trykkinnstillinger til den spesifikke termoplasten som sveises
• Sørg for at delene er riktig justert og festet for å unngå ujevn energioverføring
• Inspiser og vedlikehold hornoverflaten regelmessig for å forhindre slitasjerelaterte inkonsekvenser
• Kjør testsveisinger og overvåk sveisestyrkedata før du forplikter deg til full produksjon

Ved å kombinere lydkomponentdesign med riktig kalibrert utstyr, kan produsenter stole på ultralydsveisemaskiner for å levere raske, rene og holdbare skjøter på tvers av et bredt spekter av produkter og bransjer.
