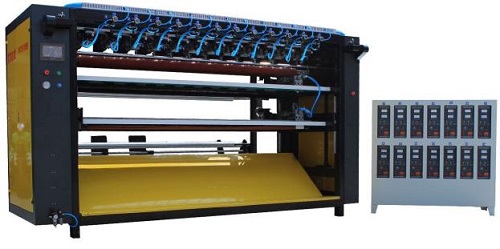

Ultrasonic Spalt og tverrskjæringsmaskin for effektiv stoffbehandling

Ultralydspissen og Tverrskjæringsmaskin Tilbyr en integrert løsning for tekstilskjæring med høy presisjon. Dette utstyret er designet med avansert automatisering, og kombinerer ultralydteknologi med sentralisert PLC-kontroll, og effektiviserer hele produksjonsprosessen fra avvikling til spalting, tverrskjæring og endelig utgang. Den effektive utformingen og tilpassbare alternativene gjør det egnet for forskjellige stofftyper, spesielt de med elastisitet eller delikate teksturer.

Spesifikasjoner

Modell: AH-2200
Strømforsyning: 380V
Generatorkraft: 800W × flere enheter
Utgangsfrekvens: 20 kHz
Arbeidshastighet: 1–20 meter/minutt
SLITTE BREDTH: Justerbar
Maks avvikling av diameter: 800mm
Tverrskjæring: Enkelt blad / multi-blade (8,5N trinnmotor)
Motorer:

• 3,5kw servomotor × 1

• 60N Stepper Motor × 1

• 2.2kW overføringsmotor med omformer × 1
  Drive System: Hele Automatic
  Maskinvekt: 1800–2500 kg
  Behandlingsstrøm: Slapp av → Mekanisk spalt → Tverrskjæring → Utgang

Viktige funksjoner

1. Automatisert drift
   Ved å erstatte tradisjonelle nål-og-tråd-metoder, er systemet fullstendig automatisert med sentralisert PLC-kontroll. Alle handlinger er fullført i rekkefølge, reduserer manuell arbeidskraft og forbedrer effektiviteten.

2. Spenningskontrollert avvikling
   Den luftutvidende akselen er spenningskontrollert av en dedikert motor, noe som tillater stabilt materiale fôring.

3. Automatisk kantkorreksjon
   Et auto-korreksjonssystem sikrer jevn innretting av materialet, reduserer feilhastigheter og forbedrer skjærepresisjon mens du opprettholder energieffektiviteten.

4. Justerbar skjæringsmekanisme
   Maskinen støtter lineær jernbanestyrt vertikal skjæring og stabil høyhastighets tverrskjæring. De ferdige stoffkantene er rene og frie for krølling, med tilpassbare breddealternativer.

5. Tilpassbare bladalternativer
   Basert på kundebehov, kan tverrskjæring med én blåse konfigureres for å forbedre effektiviteten for produkter med større størrelse.

To-Blade vs. trebladkonfigurasjon

To-Blade-system
To-Blade-oppsettet inkluderer et elektrisk skap, hovedspis og tverrskjæring og et kompakt fotavtrykk. Stoffet mates fra toppen, og beveger seg direkte fra øvre ruller til de vertikale knivene over tverrskåret delen. Denne kortere prosessstien er ideell for elastiske materialer, da den minimerer strekk og forvrengning.

Hvert kryssskjærende blad er uavhengig montert, noe som gjør det lettere å justere eller fjerne basert på krav til produktstørrelse. Avstanden mellom øvre og nedre kniver kan justeres opp til 800 mm. Den omvendte rotasjonsklemmerullen hjelper materialer med å falle rent uten å fange på ruller.

Trebladssystem
Denne versjonen har ikke et eksternt elektrisk skap og krever et større installasjonsområde. Stoffet mates nedenfra, og spalteseksjonen fungerer som en uavhengig enhet. Hvert ultralydbladsett tilsvarer vertikalt, og forenkler justering og størrelsesjustering.

Etter å ha skåret overfører en bevegelig stolpe signaler for å utløse kryssskjæring. Tverrskjærende kniver er på linje på et delt panel, med hver knivs hjerneslag begrenset av design. Mens ubrukte kniver kan fjernes, forblir drift av grunnplaten enhetlig. Å bruke færre kniver kan innføre svake ubalanser, slik at to-blade-systemer foretrekkes for større produktstørrelser.

Strukturelle hensyn

Vertikale kniver i trebladsversjonen anbefales ikke å være plassert over tverrskjæringsseksjonen. Å gjøre det vil øke maskinens høyde betydelig, påvirke stabiliteten, enkel vedlikehold og logistikk - spesielt for installasjoner i øverste etasjer eller gjennom smale tilgangspunkter.

Kuttestørrelsesområde

• Minimum kryssskåret størrelse: 20 × 20 cm

• Minimums spaltestørrelse: 15 × 15 cm

Firblad-versjonen følger det samme arbeidsprinsippet som trebladet, med bare en litt økt total høyde.

Denne ultrasoniske spalt- og tverrskjærende maskinen gir presise resultater, tilpassbar fleksibilitet og stabil ytelse-noe som gjør den til en pålitelig løsning for moderne tekstilproduksjonsmiljøer.
