An automatisk ultralyd quilting maskin er et industrielt tekstilbehandlingssystem som binder og mønstrer flere lag med stoff - vanligvis et ansiktsstoff, et fyllmateriale som polyestervatt eller vatt, og et baksidelag - ved bruk av høyfrekvente ultralydvibrasjoner i stedet for konvensjonell nål-og-trådsøm. Teknologien erstatter mekanisk søm med et nøyaktig kontrollert akustisk energitilførselssystem som genererer lokal friksjonsvarme ved stoffgrensesnittet, smelter og smelter sammen syntetiske fiberlag på definerte punkter eller langs kontinuerlige mønstre for å skape den quiltede strukturen. Resultatet er en permanent limt, mønstret tekstilsammenstilling som visuelt og funksjonelt tilsvarer en tradisjonelt sydd quilt, men produsert ved dramatisk høyere hastigheter, uten trådforbruk, ingen nedetid for nålebrudd og ingen problemer med håndtering av sømrynker eller trådspenning.
Den "automatiske" betegnelsen refererer til integrasjonen av datastyrt mønsterkontroll, servodrevne stoffmatingssystemer og automatisert prosessovervåking som lar moderne ultralydquiltemaskiner utføre komplekse quiltemønstre med flere elementer over brede stoffbredder med minimal operatørintervensjon. Moderne automatiske ultrasoniske quiltingsmaskiner er i stand til å produsere ferdige quiltede paneler med hastigheter på 20 til 80 meter per minutt avhengig av mønsterkompleksitet, stofftype og ultralydparametere - produksjonshastigheter som ville være umulig å oppnå med konvensjonelle flernåls quiltemaskiner som kjører samme mønstertetthet.
For å forstå hvordan en automatisk ultrasonisk quiltemaskin fungerer, kreves det en klar forståelse av den fysiske mekanismen som ultralydenergi binder syntetiske tekstillag med - en prosess som er fundamentalt forskjellig fra enhver mekanisk feste- eller limbindingsmetode. Bindingsmekanismen er intermolekylær friksjonsoppvarming, drevet av den raske sykliske deformasjonen av polymermolekyler under påvirkning av et høyfrekvent akustisk felt.
Når et vibrerende ultralydhorn – oscillerende ved frekvenser på 20 kHz, 35 kHz eller 40 kHz avhengig av maskindesign – presses mot en stabel av syntetiske stofflag ved et definert kontakttrykk, forplanter den akustiske energien seg gjennom materialet som trykk- og skjærspenningsbølger. Ved grenseflatene mellom stofflagene, og innenfor fiberstrukturen til selve stoffet, fører den raske sykliske mekaniske deformasjonen til at polymerkjedesegmenter beveger seg mot hverandre med hastigheter som er for høye til at materialets viskøse relaksasjon kan tilpasses. Denne interne friksjonen konverterer mekanisk energi til termisk energi med ekstraordinær rompresisjon - oppvarmingen skjer nøyaktig ved materialgrensesnittene og fiberkontaktpunktene der den akustiske spenningen er konsentrert, i stedet for å påføres eksternt og føres innover som i konvensjonelle oppvarmingsprosesser.
Den lokaliserte temperaturøkningen ved bindingssonen når og overskrider smeltepunktet til de syntetiske fiberpolymerene - typisk 255–265 °C for polyester - innen millisekunder etter hornkontakt. Den smeltede polymeren flyter under det påførte kontakttrykket, blander seg over laggrensesnittet og fyller mellomrommene mellom fibre fra tilstøtende lag. Når ultralydenergien fjernes og materialet avkjøles - en prosess som tar bare en brøkdel av et sekund under det kontinuerlige kontakttrykket fra hornet - stivner den blandede polymeren til en monolitisk, kovalent kontinuerlig binding som er strukturelt sterkere enn den omgivende usmeltede fiberen i mange tilfeller. Dette er bindingsmekanismen som produserer det karakteristiske hevede, pregede utseendet til ultralyd quiltede mønstre - de komprimerte, smeltede bindingssonene er litt tynnere og tettere enn det omgivende stoffet, og skaper en teksturert relieff som definerer quiltemønsteret.
En komplett automatisk ultrasonisk quiltemaskin integrerer flere distinkte undersystemer som må fungere i presis koordinering for å produsere konsistent quiltet resultat av høy kvalitet. Å forstå hver komponents funksjon er avgjørende for operatører, vedlikeholdsingeniører og innkjøpsspesialister som vurderer maskinspesifikasjoner.
Ultralydgeneratoren - også kalt strømforsyningen eller omformeren - er det elektriske hjertet i systemet. Den tar standard vekselstrøm (vanligvis 220V eller 380V ved 50/60 Hz) og konverterer den til et høyfrekvent vekselstrømssignal ved driftsfrekvensen til ultralydsystemet - oftest 20 kHz for tunge tekstilapplikasjoner eller 35–40 kHz for finere, høyere oppløsnings bondearbeid. Moderne digitale generatorer bruker faselåst sløyfe (PLL) kontrollkretser for kontinuerlig å spore og opprettholde resonans med svinger-booster-horn-enheten når den endrer temperatur under drift, og sikrer stabil energitilførsel uavhengig av lastvariasjoner. Generatorens utgangseffekt for quilteapplikasjoner varierer vanligvis fra 500W til 3000W per bondehode, med flerhodemaskiner som bærer flere generatorer som opererer synkronisert parallelt.
Svingeren konverterer det høyfrekvente elektriske signalet fra generatoren til mekanisk vibrasjon ved hjelp av den piezoelektriske effekten. Den inneholder en stabel med piezoelektriske keramiske skiver - typisk blyzirkonattitanat (PZT) - som utvider seg og trekker seg sammen som svar på det vekslende elektriske feltet, og genererer langsgående mekaniske oscillasjoner med samme frekvens som den elektriske inngangen. Svingeren er presisjonsprodusert for å resonere mekanisk ved designfrekvensen, og maksimere energikonverteringseffektiviteten. Vibrasjonsamplitude ved transduserens utgangsflate er typisk 5–10 mikron, som forsterkes av boosteren og hornet til nivåene som kreves for effektiv tekstilbinding.
Boosteren er en mellomliggende akustisk komponent som forsterker eller demper vibrasjonsamplituden fra transduseren før den når hornet. Ulike booster-forhold (1:1, 1:1,5, 1:2) gjør at systemet kan innstilles for ulike materialtykkelser og krav til bindekraft. Hornet - også kalt sonotrode - er komponenten som kommer i direkte kontakt med stoffet og leverer ultralydenergien til bindingssonen. Horngeometri er kritisk viktig: Formen må utformes for å gi resonans ved systemfrekvensen samtidig som den leverer jevn vibrasjonsamplitude over hele arbeidsflaten. For quilteapplikasjoner er horn typisk sylindriske med mønstrede arbeidsflater - det pregede mønsteret på hornflaten definerer quiltemønsteret som overføres til stoffet, med hevede funksjoner som konsentrerer ultralydenergien ved de tiltenkte bindingspunktene.
I roterende ultralydsquiltesystemer - konfigurasjonen som brukes i de fleste automatiske høyhastighetsquiltemaskiner - passerer stoffet kontinuerlig mellom det vibrerende hornet og en roterende mønstret metallrulle kalt ambolten. Ambolten bærer det pregede quiltemønsteret på overflaten og roterer synkront med stoffets matehastighet. Spalten mellom hornet og ambolten bestemmer kontakttrykket som påføres stoffet ved bindingspunktene - presis spaltekontroll, vanligvis oppnådd gjennom servodrevet hornposisjonering, er avgjørende for jevn bindingskvalitet. For lite gap gir utilstrekkelig trykk for fullstendig smelting og binding; for mye mellomrom lar hornet sprette eller stoffet skli, noe som gir uregelmessige eller ufullstendige bindinger.

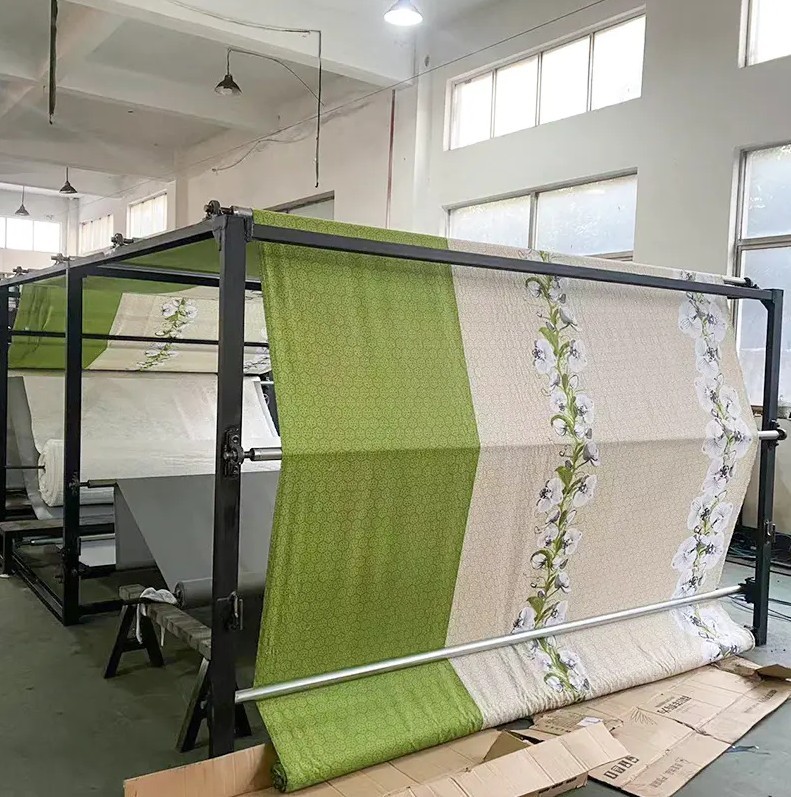

Det automatiske stoffhåndteringssystemet mater overflatestoffet, vatt- og baklagene fra separate tilførselsruller, justerer dem nøyaktig, opprettholder kontrollert spenning over hele arbeidsbredden og trekker den limte kompositten gjennom maskinen med den programmerte hastigheten. Servo-drevne nip-ruller, kantføringer og spenningskontrolldansere sørger for at alle lag kommer inn i bindingssonen i perfekt registrering uten rynker, skjevheter eller spenningsvariasjoner – noe som vil gi mønsterfeil eller bindingsfeil i det ferdige produktet.
Den komplette produksjonssekvensen på en automatisk ultrasonisk quiltemaskin følger en definert prosessflyt fra lasting av råmateriale til ferdig quiltet panelutgang:
Den "automatiske" egenskapen til moderne ultralyd-quiltemaskiner realiseres gjennom sofistikerte CNC-systemer (datamaskinnumerisk kontroll) som styrer alle aspekter av mønsterutførelse, maskinhastighet og prosessparameterstyring. I maskiner som bruker flatbed- eller multi-akse bondehodekonfigurasjoner - i motsetning til rene roterende amboltsystemer - drives bondehodet av servomotorer over stoffbredden mens stoffet beveger seg frem, og utfører komplekse programmerte mønstre under lukket sløyfeposisjonskontroll med posisjoneringsnøyaktighet på ±0,1 mm eller bedre.
Mønsterbiblioteker som er lagret i maskinkontrolleren lar operatører velge fra hundrevis av forhåndsprogrammerte quiltedesign – fra enkle diamantruter til komplekse florale, geometriske og tilpassede logomønstre – og bytte mellom mønstre på få minutter ved å laste inn et nytt program i stedet for å fysisk endre verktøy. For roterende amboltmaskiner krever mønsterendringer fysisk utskifting av amboltrulle, men maskinens automatiske parametergjenkallingssystem laster inn riktig hastighet, trykk og effektinnstillinger knyttet til hvert amboltmønster automatisk, og minimerer oppsetttid og operatørfeil. Integreringen av berøringsskjerm HMI-paneler (menneske-maskin-grensesnitt) med intuitiv mønstervisualisering gjør at mindre erfarne operatører kan sette opp og kjøre produksjonen effektivt, mens dataloggingsfunksjoner registrerer prosessparametere kontinuerlig for kvalitetssporbarhet og prosessoptimaliseringsformål.
Ytelsesfordelene og begrensningene til automatiske ultralydquiltemaskiner blir tydelige når de sammenlignes direkte med konvensjonelle flernålsquiltemaskiner på tvers av dimensjonene som er viktigst for industrielle tekstilprodusenter:
| Parameter | Ultralyd quilting | Nålequilting |
| Bindingsmetode | Ultralydfusjon av syntetiske fibre | Mekanisk søm med tråd |
| Trådforbruk | Ingen | Høy — store forbrukskostnader |
| Produksjonshastighet | 20–80 m/min | 5–20 m/min typisk |
| Nedetid for nålbrudd | Ingen | Hyppig og kostbart |
| Kompatible materialer | Kun syntetisk (polyester, nylon, PP) | Naturlige og syntetiske stoffer |
| Mønsterfleksibilitet | Høy med CNC; begrenset av ambolt i roterende | Høy med flernåls strømavtaker |
| Kantforsegling | Ja – limer forsegler kuttekanter samtidig | Nei – separat kantbehandling kreves |
| Vannmotstand på Bond Points | Utmerket - ingen nålehull | Dårlig - nåleperforeringer tillater lekkasje |
Ultralydbindingsmekanismen er helt avhengig av den termoplastiske oppførselen til syntetiske polymerer - fibermaterialets evne til å smelte, flyte og stivne på nytt under kontrollerte termiske og trykkforhold. Dette grunnleggende kravet definerer både styrken til ultrasonisk quilteteknologi og dens primære begrensning: den fungerer utelukkende med termoplastiske syntetiske materialer og kan ikke binde naturlige fibre som bomull, ull eller silke som ikke smelter, men i stedet forkuller eller brytes ned når de varmes opp.
Materialene som er fullt kompatible med ultralydquilting inkluderer:
For produkter som krever ansiktsstoff av naturfiber – som bomullsdekkede dundyner eller overmadrasser med ulltopp – kan hybridtilnærminger brukes der en syntetisk scrim eller baksidesjikt gir det termoplastiske bindemediet mens ansiktsstoffet av naturfiber holdes mekanisk av de komprimerte bindesonene uten at ansiktsfibrene selv må smelte. Denne tilnærmingen krever nøye prosessoptimalisering for å oppnå akseptabel bindestyrke uten å skade den naturlige fiberoverflaten, og det er et aktivt utviklingsområde for produsenter som ønsker å utvide ultralydquilting til premium sengetøysegmenter som for tiden domineres av nålequilting.
Automatiske ultralydsquiltemaskiner betjener et bredt og voksende spekter av industrielle produktsektorer, med adopsjon akselererende ettersom produsenter anerkjenner produktiviteten, kvaliteten og kostnadsfordelene teknologien gir fremfor konvensjonell søm:
Å opprettholde en automatisk ultralydquiltemaskin i topp driftstilstand krever oppmerksomhet til de spesifikke slitasje- og feilmodusene til ultralydkomponentene - som skiller seg fundamentalt fra de mekaniske slitasjemønstrene til nålequiltemaskiner som mange tekstilvedlikeholdsingeniører er mer kjent med.
Ultralydhornet er den komponenten med høyest slitasje i systemet. Gjentatt kontakt med stoff- og amboltoverflater forårsaker progressiv slitasje på hornflaten, noe som endrer vibrasjonsamplitudefordelingen og til slutt forringer bindingskvaliteten og mønsterdefinisjonen. Hornets ansiktstilstand bør inspiseres regelmessig - ukentlig i høyproduksjonsmiljøer - og horn bør maskineres på nytt eller skiftes ut når ansiktsslitasjen overstiger produsentens toleransespesifikasjon. Titanlegeringshorn, selv om de er dyrere enn aluminiumsalternativer, gir betydelig lengre levetid og er det foretrukne materialet for kontinuerlig produksjon av quilting.
Den piezoelektriske transduseren krever periodisk inspeksjon for keramisk sprekkdannelse - en feilmodus forårsaket av mekanisk sjokk, overmoment på tappen som kobler transduseren til boosteren, eller drift ved resonansfrekvenser som er vesentlig forskjøvet fra design på grunn av akkumulert slitasje eller temperaturendringer. Å betjene generatoren i amplitudekontrollert modus i stedet for effektkontrollert modus reduserer transduserbelastningen ved å opprettholde konsistent vibrasjonsamplitude uavhengig av lastvariasjon, noe som forlenger svingerens levetid. Generatorkalibrering og resonansfrekvensverifisering bør utføres kvartalsvis som en del av et strukturert forebyggende vedlikeholdsprogram for å sikre at hele systemet fortsetter å fungere med maksimal energikonverteringseffektivitet gjennom hele levetiden.
